Tabela e siguresave Schneider Electric LVSXN313 nga seria PrismaSet XS është një tabelë shpërndarëse modulare për instalime elektrike të brendshme në objekte rezidenciale dhe ndërtesa të vogla komerciale. Tabela është e tipit flush mounted (e futur në mur) dhe ofron organizim të pastër dhe profesional të pajisjeve modulare.

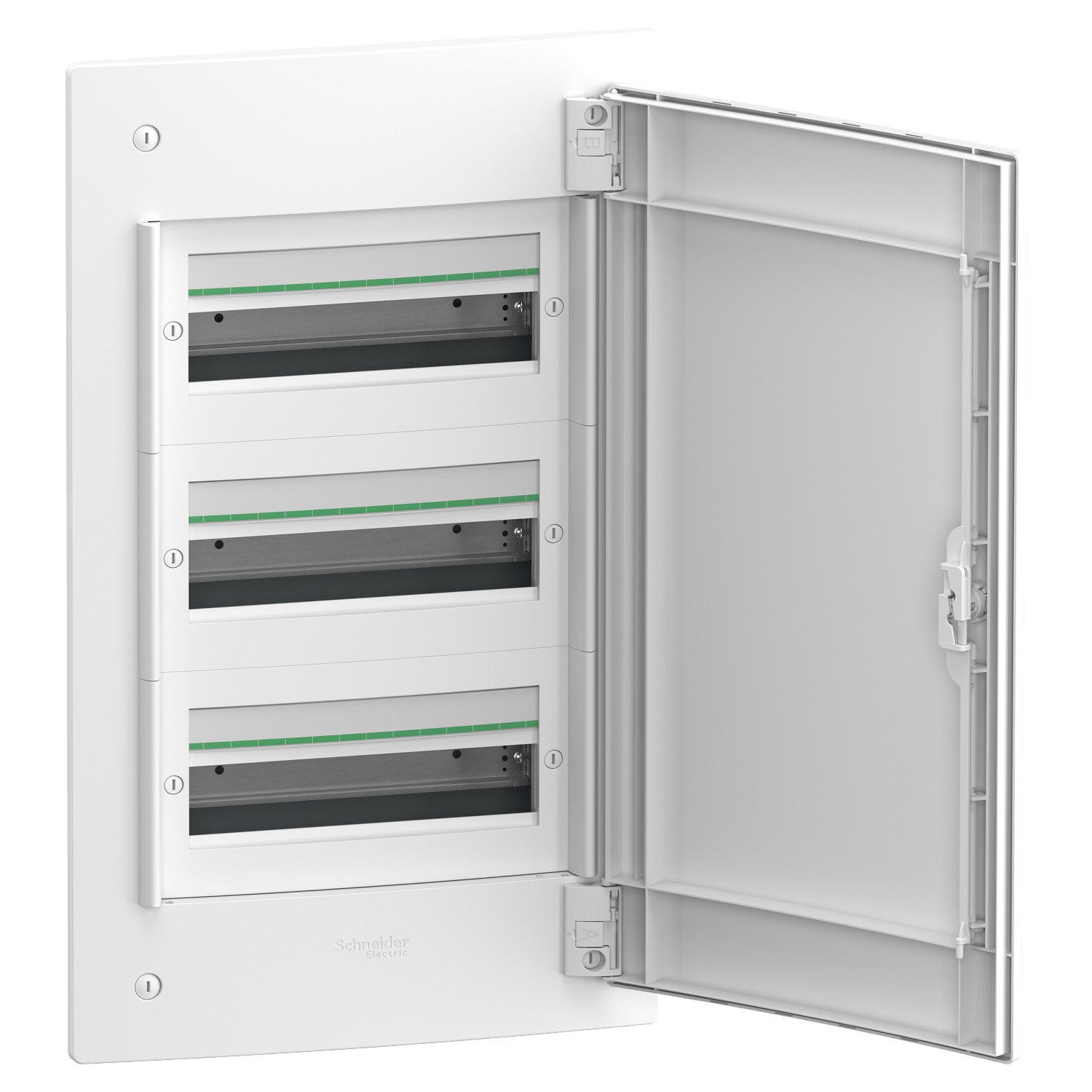

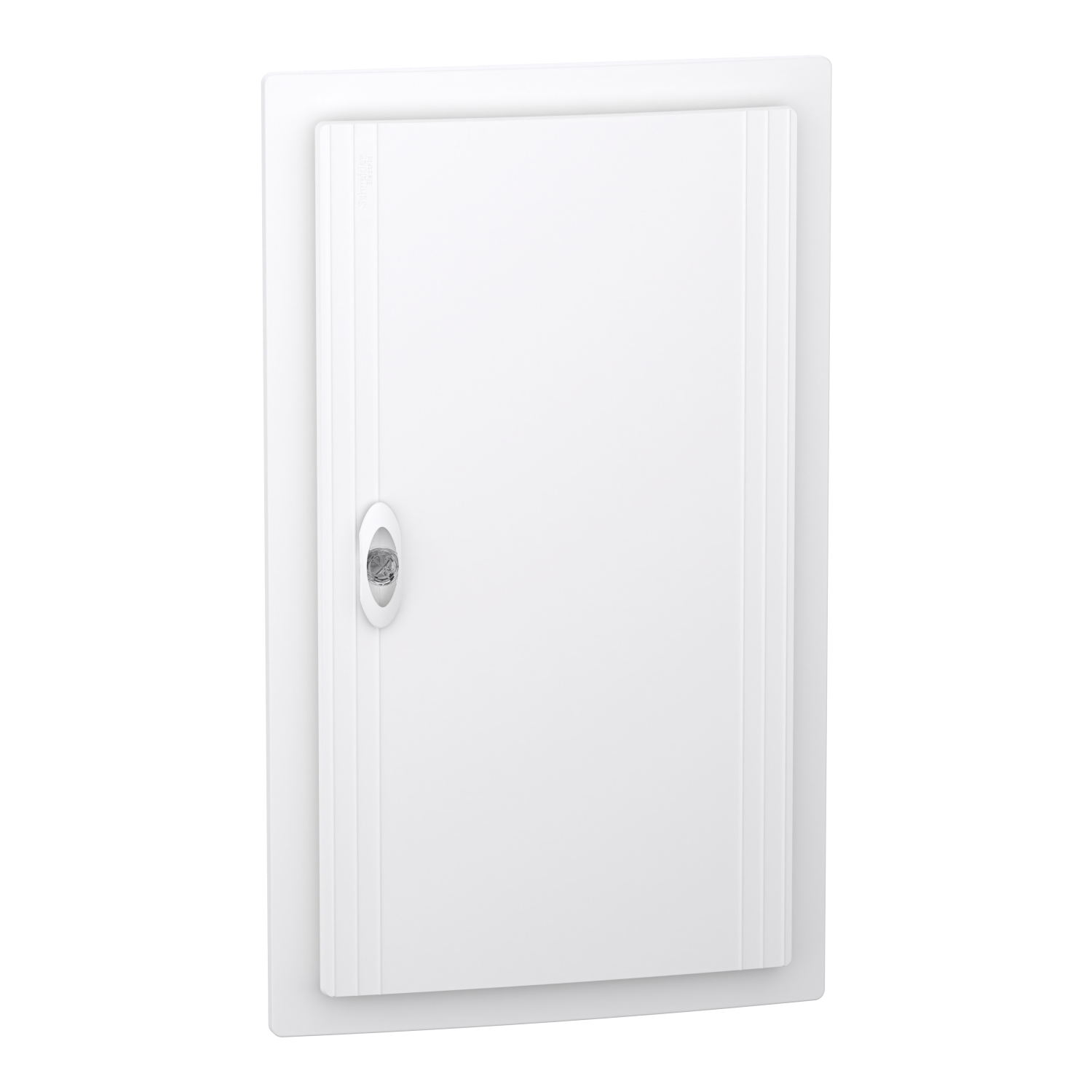

Tabela ka 3 rreshta horizontalë, secili me 13 module (18 mm), duke ofruar gjithsej 39 module për instalimin e siguresave automatike, FID-ve dhe pajisjeve të tjera modulare. Është e pajisur me derë të bardhë (RAL 9003), e cila mbyllet plotësisht dhe siguron pamje estetike dhe mbrojtje mekanike.
Pajisjet e përfshira në tabelë
3 × shina DIN simetrike
1 × pllakë mbështetëse (back plate)
1 × bllok terminal për tokëzim (PE)
1 × bllok terminal për neutral (N)
3 × etiketa identifikimi
3 × mbrojtëse për etiketa
1 × shirit mbulues për module
1 × derë e bardhë
Kapaciteti elektrik
Rryma nominale maksimale: 90 A
Tensioni i izolimit (Ui): 400 V
Klasa e izolimit elektrik: Class II
Kategoria e mbivoltazhit: II
Humbja e fuqisë: 56 W
Terminalet
Tokëzim (PE): 8 × 16 mm² + 8 × 10 mm²
Neutral (N): 12 × 16 mm² + 12 × 10 mm²
Dimensionet
Gjerësia totale: 396 mm
Lartësia totale: 660 mm
Thellësia totale: 136.5 mm
Thellësia e brendshme: 80 mm
Dimensione të futura në mur: 366 × 630 × 86.5 mm
Mbrojtja dhe standardet
Shkalla e mbrojtjes: IP40 (me derë të mbyllur)
Rezistenca ndaj goditjeve: IK09
Rezistencë ndaj zjarrit: 650°C
Temperatura e punës: -25°C deri +60°C
Standarde: IEC 60670-1, IEC 60670-24
