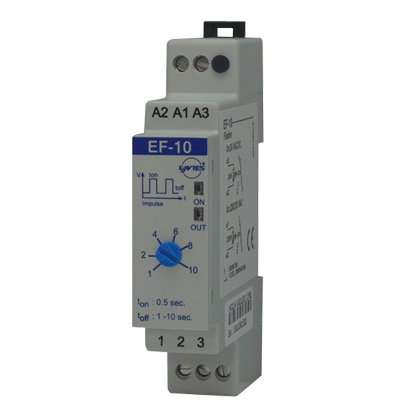

ENTES EF-10 është rele pulsuese kohore e projektuar për aplikime ku kërkohet ndezje dhe fikje automatike, e përsëritur në intervale të rregullueshme kohore.
Pas aplikimit të tensionit të furnizimit, releja fillon ciklin automatik të punës. Dalja aktivizohet për 0.5 sekonda, më pas çaktivizohet për kohën e rregulluar nga 1 deri në 10 sekonda. Pas përfundimit të kësaj kohe, dalja aktivizohet përsëri për 0.5 sekonda dhe cikli vazhdon në mënyrë të përsëritur derisa të ndërpritet tensioni i furnizimit.
Rregullimi i intervalit bëhet drejtpërdrejt nga potenciometri në pjesën e përparme të pajisjes. Treguesit LED mundësojnë kontroll të lehtë të gjendjes së furnizimit dhe të daljes së relesë.
Ky funksion e bën EF-10 të përshtatshme për sisteme automatizimi, sinjalizime periodike dhe pajisje elektrike ku kërkohet një impuls i shkurtër i përsëritur në intervale të caktuara.
Karakteristikat teknike:
Marka: ENTES
Modeli: EF-10
Lloji: Rele pulsuese kohore (Flasher Relay)
Tensioni nominal: 230V AC ose 24V AC/DC
Diapazoni i punës për 230V AC: 0.9–1.1 × Un
Diapazoni i punës për 24V AC/DC: 0.9–1.1 × Un
Frekuenca: 50Hz për furnizim AC
Koha ON (tON): 0.5 sekonda, fikse
Koha OFF (tOFF): 1–10 sekonda, e rregullueshme
Kontakt daljeje: 1 C/O
Kapaciteti i kontaktit: 8A / 2000VA
Temperatura e punës: -5°C deri +50°C
Klasa e mbrojtjes: IP20
Përmasat: Tip PK22
Montimi: Në shinë DIN ose montim sipërfaqësor
Përdorimi:
E përshtatshme për sinjalizime periodike, automatizim industrial, sisteme kontrolli, aktivizim periodik të kontaktorëve dhe aplikime të tjera ku kërkohet impuls ON prej 0.5 sekondash i përsëritur automatikisht me interval OFF të rregullueshëm nga 1 deri në 10 sekonda.
