Tabela e siguresave Schneider Electric LVSXN413 nga seria PrismaSet XS është një tabelë shpërndarëse modulare e projektuar për instalime elektrike të brendshme në objekte rezidenciale dhe ndërtesa të vogla komerciale. Tabela është e tipit flush mounted (e futur në mur) dhe ofron kapacitet të lartë për organizimin e pajisjeve modulare mbrojtëse dhe komandues.

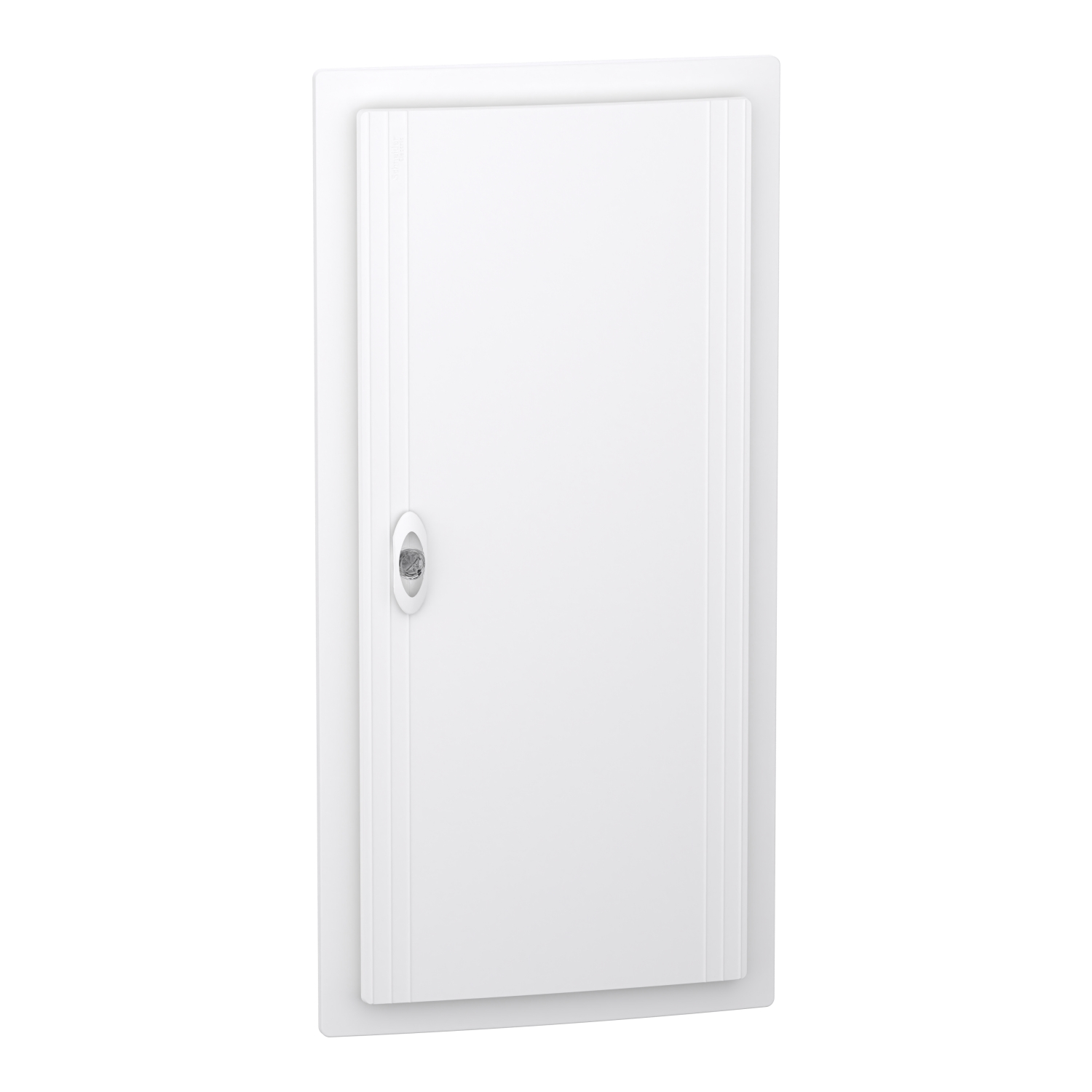

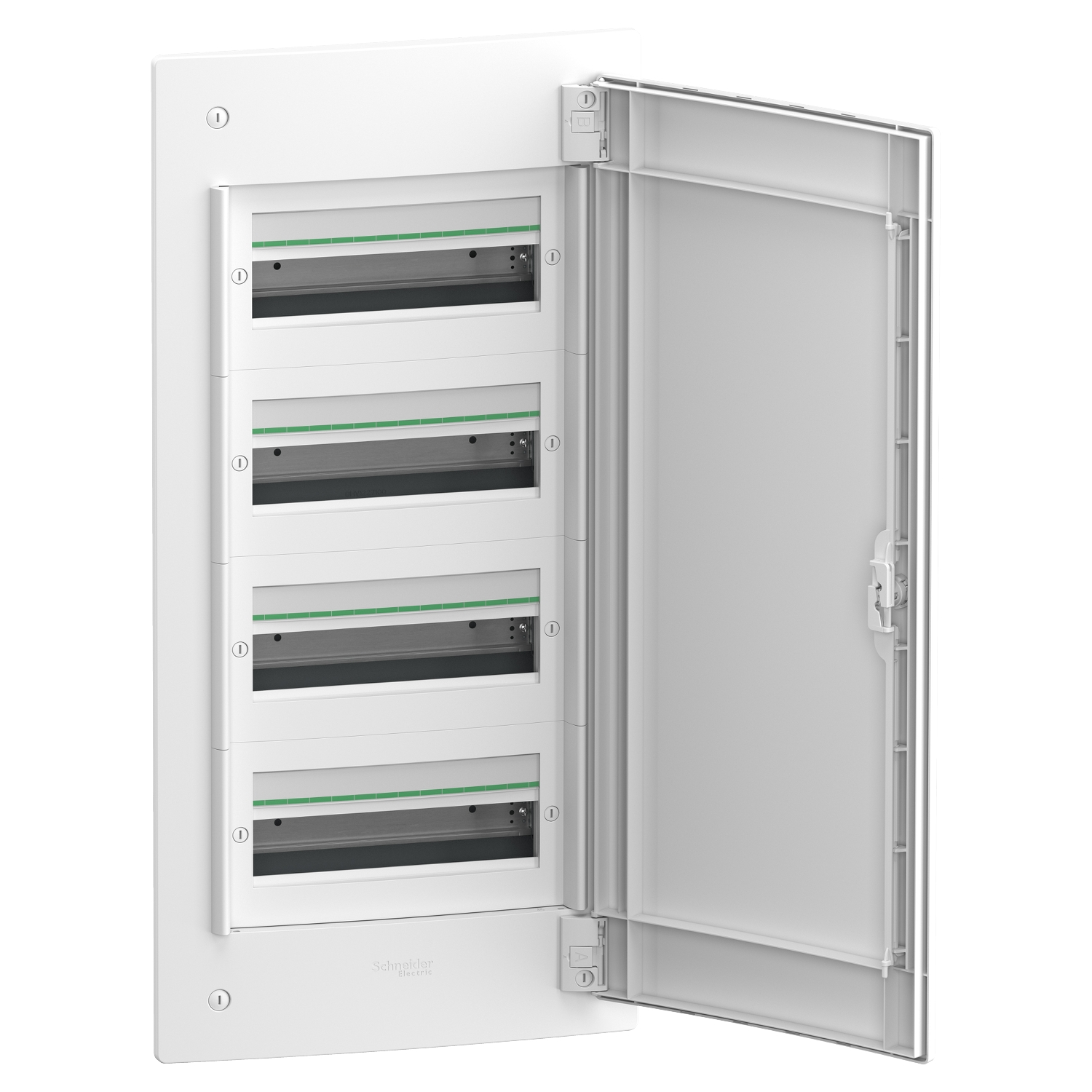

Tabela ka 4 rreshta horizontalë, secili me 13 module (18 mm), duke ofruar gjithsej 52 module për instalimin e siguresave automatike, FID-ve dhe pajisjeve të tjera modulare Schneider Electric. Pajisja është e pajisur me derë të bardhë (RAL 9003), e cila mbyllet plotësisht dhe siguron mbrojtje mekanike dhe pamje estetike profesionale.

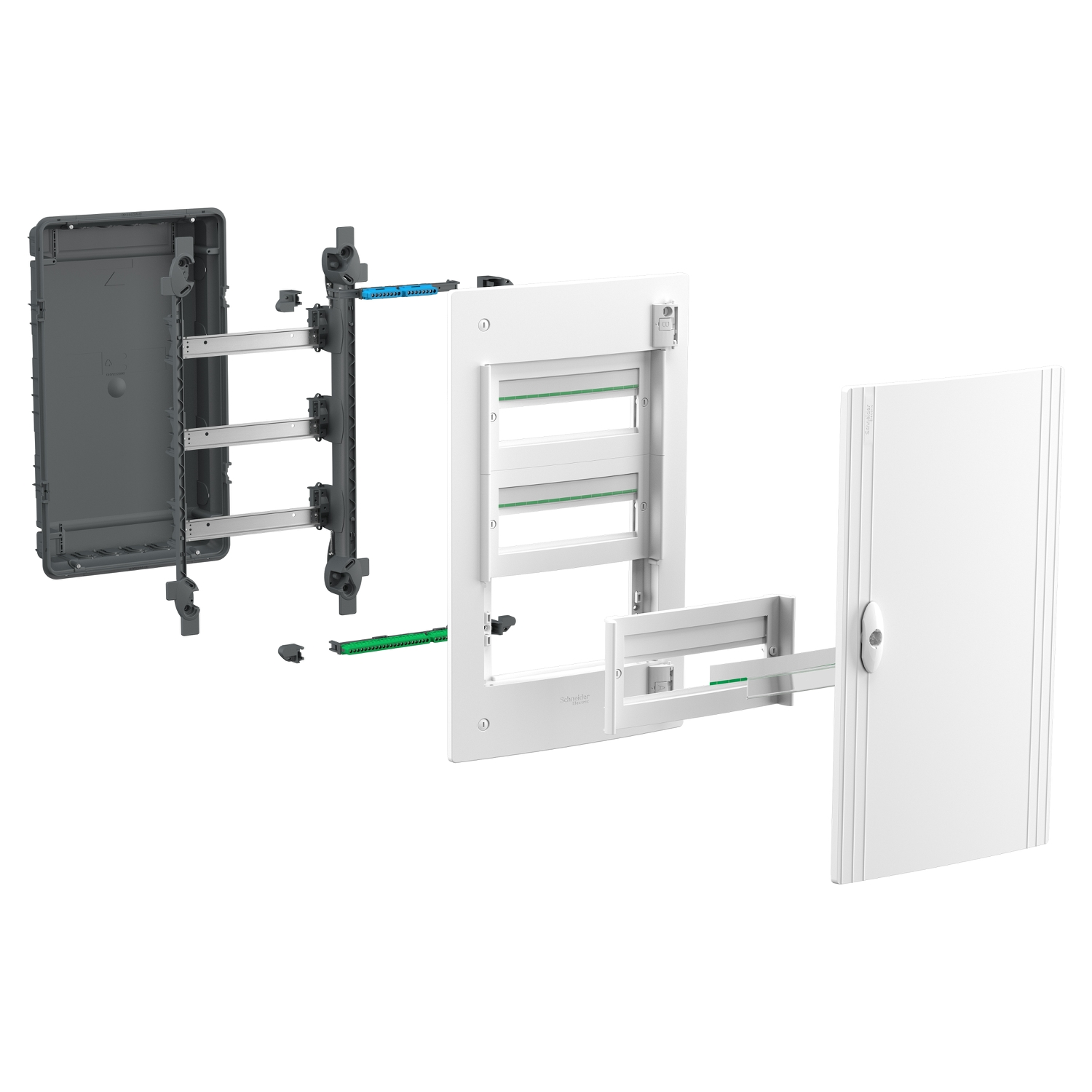

Pajisjet e përfshira në tabelë
4 × shina DIN simetrike
1 × pllakë mbështetëse (back plate)
1 × bllok terminal për tokëzim (PE)
1 × bllok terminal për neutral (N)
4 × etiketa identifikimi
4 × mbrojtëse për etiketa
1 × shirit mbulues për module
1 × derë e bardhë
Kapaciteti dhe karakteristikat elektrike
Rryma nominale maksimale (In): 90 A
Tensioni i izolimit (Ui): 400 V
Klasa e izolimit elektrik: Class II
Kategoria e mbivoltazhit: II
Humbja e fuqisë: 76 W
Blloqet terminale (SAKTË sipas Schneider)
Neutral (N):
1 bllok neutral me 24 dalje
Tokëzim (PE):
1 bllok tokëzimi me 32 dalje
Daljet e shpërndarjes:
Tokëzim (PE): 16 × 16 mm² + 16 × 10 mm²
Neutral (N): 3 × (4 × 16 mm² + 4 × 10 mm²)
Dimensionet
Gjerësia totale: 396 mm
Gjerësia e futur (embedded): 366 mm
Lartësia totale: 810 mm
Lartësia e futur (embedded): 780 mm
Thellësia totale: 136.5 mm
Thellësia e futur (embedded): 86.5 mm
Thellësia e brendshme: 80 mm
Materiali & mbrojtja
Materiali: technoplastic (trupi, pllaka frontale, dera)
Ngjyra: e bardhë RAL 9003
Shkalla e mbrojtjes: IP40 (me derë të mbyllur)
Rezistenca ndaj goditjeve: IK09
Rezistenca ndaj zjarrit: 650°C (IEC 60695-2-11)
Temperatura e punës: -25°C deri +60°C
Standardet
IEC 60670-1
IEC 60670-24
IEC 61439-1
